在通過三坐標測量儀進行工件加工尺寸檢驗時，建立零件坐標系是進行尺寸評價時的基礎，建立零件坐標系的方法有很多，今天我們來介紹一種適合于檢驗?zāi)＞呓⒆鴺?biāo)系的方法——四面中分法。
四面中分法適合于待檢零件形狀是方方正正的，以下圖工件為例，三坐標測量的具體操縱方法如下：
第一步

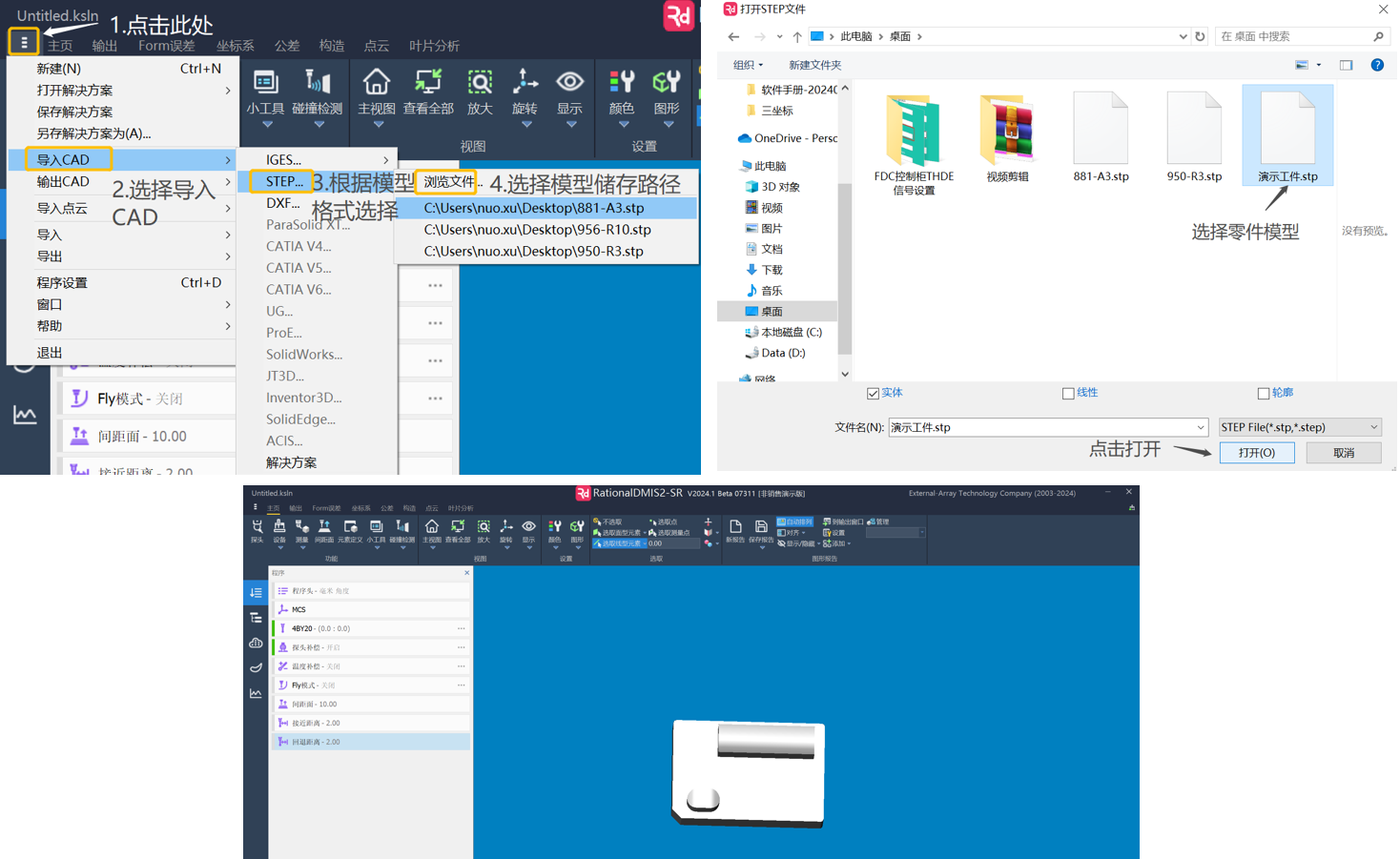

通過軟件“導入CAD”功能，將模型導入國產三坐標RationalDMIS2軟件軟件中，具體操作步驟如下
導入時，根據零件的格式，選擇正確格式的零件，比如上圖我們演示的零件格式為STP格式，不正確的格式三坐標RationalDMIS2軟件將無法識別。
第二步

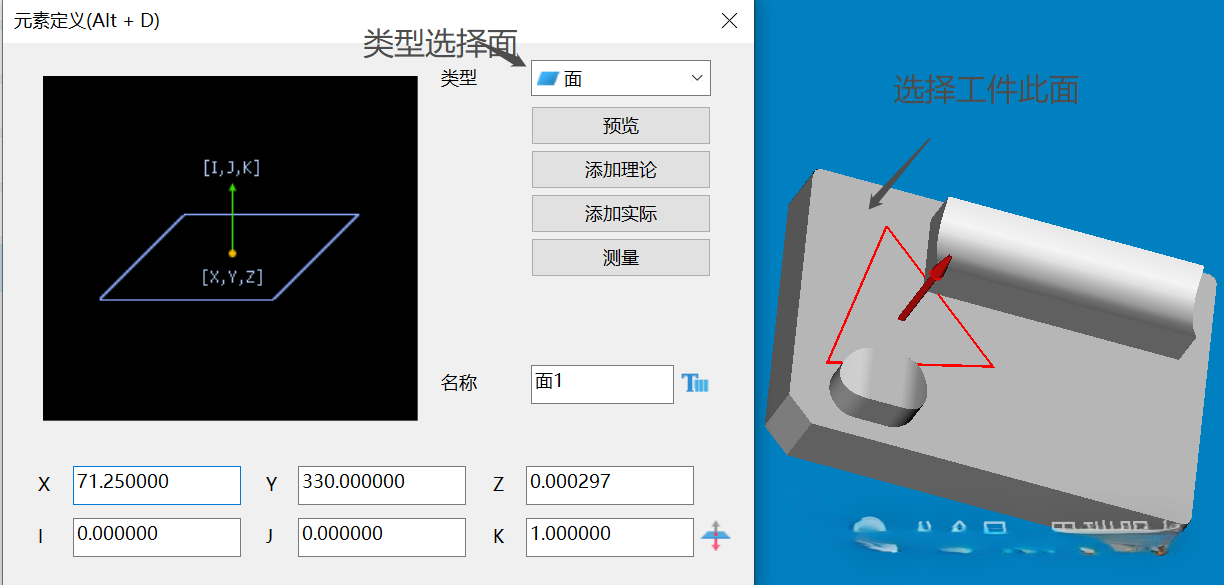

工件導入軟件后，使用快捷鍵Alt+D進入“元素定義”功能，現在零件上表面選取一個平面。
選取完后點擊添加實際，完成平面采集。
第三步
在工件四周使用“元素定義”命令采集四條直線，每定義完一條直線，都要點擊依次添加 實際，直至四條直線都采集完。
最終結果如下圖：
第四步

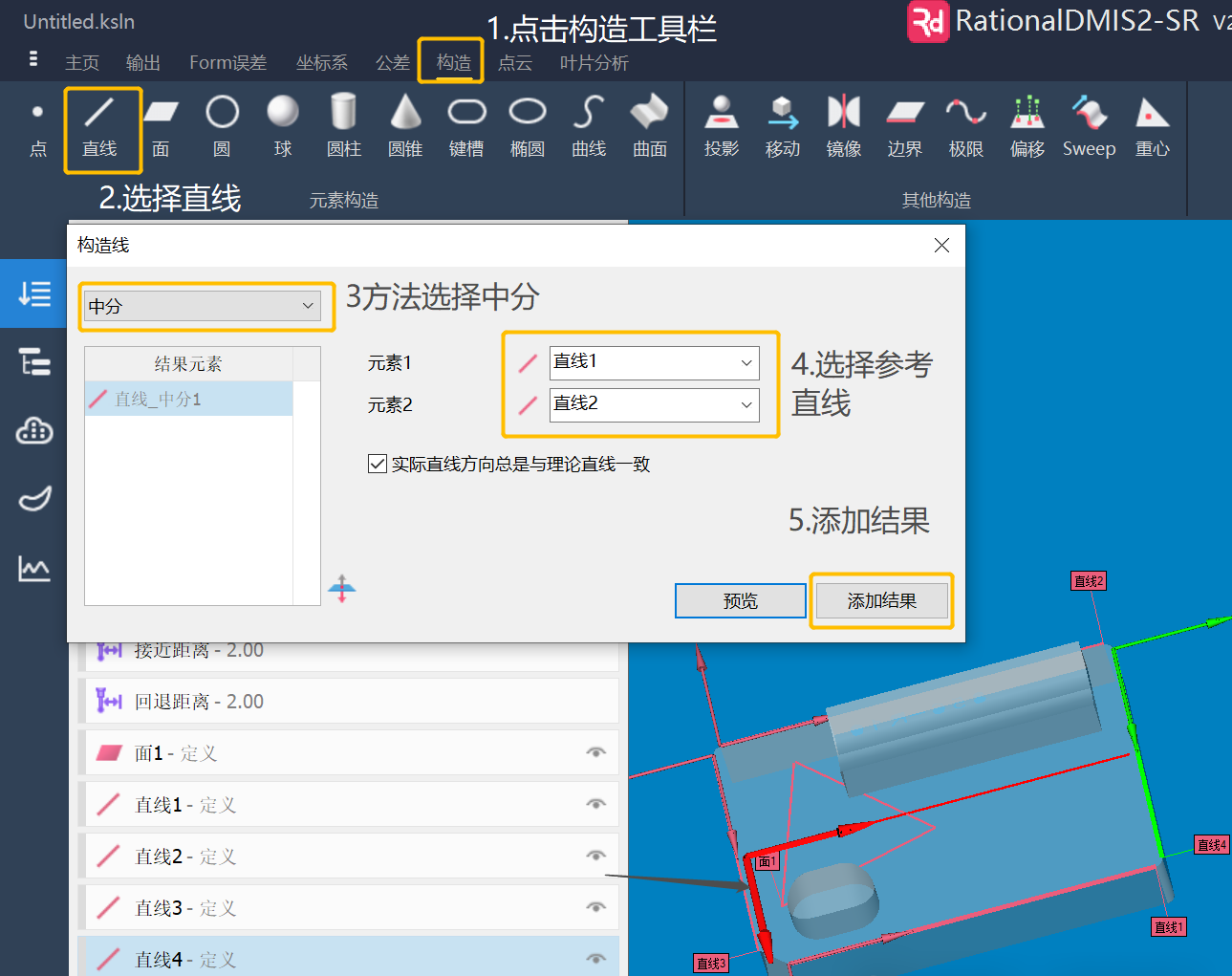

通過下述步驟進入直線構造界面：

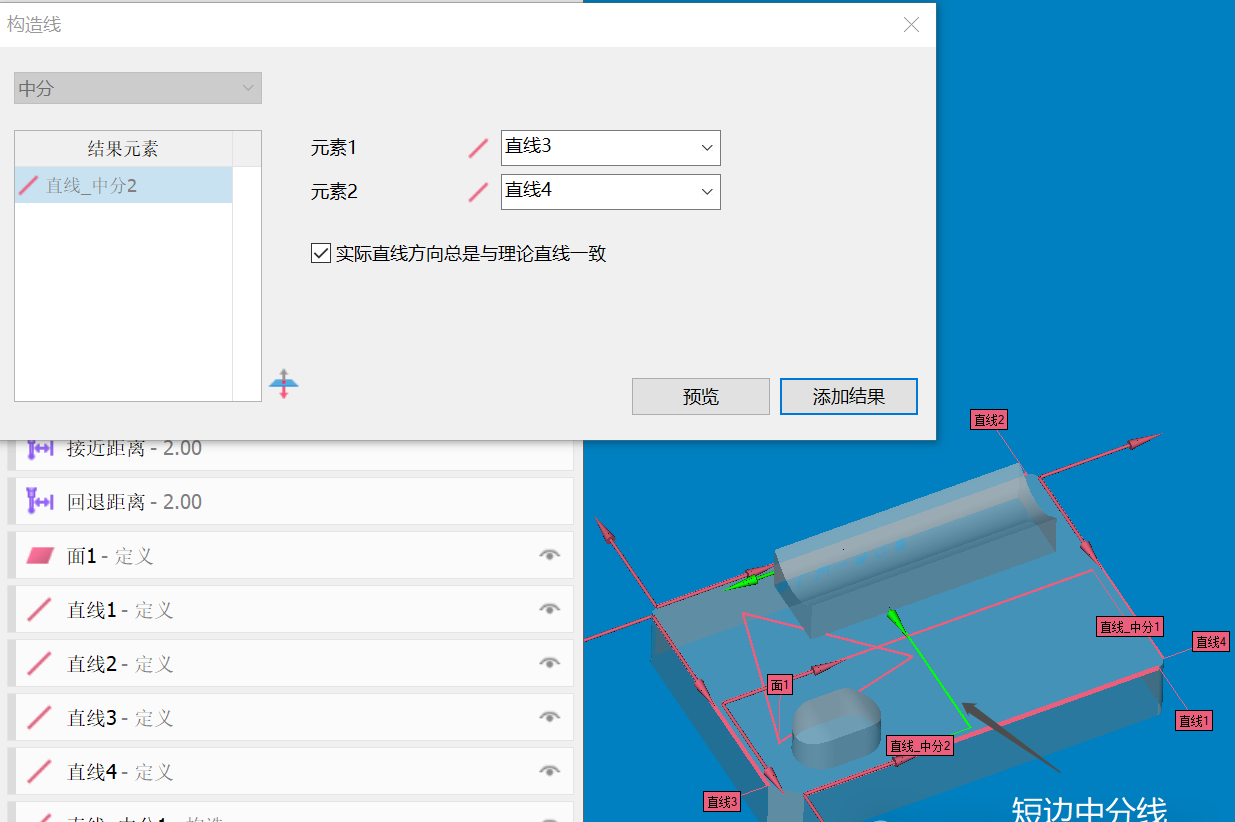

注意構造中分線時，長邊直線為一組，短邊直線為一組分別構造，通過一樣的方法構造出來短邊中分線，如下圖：
第五步

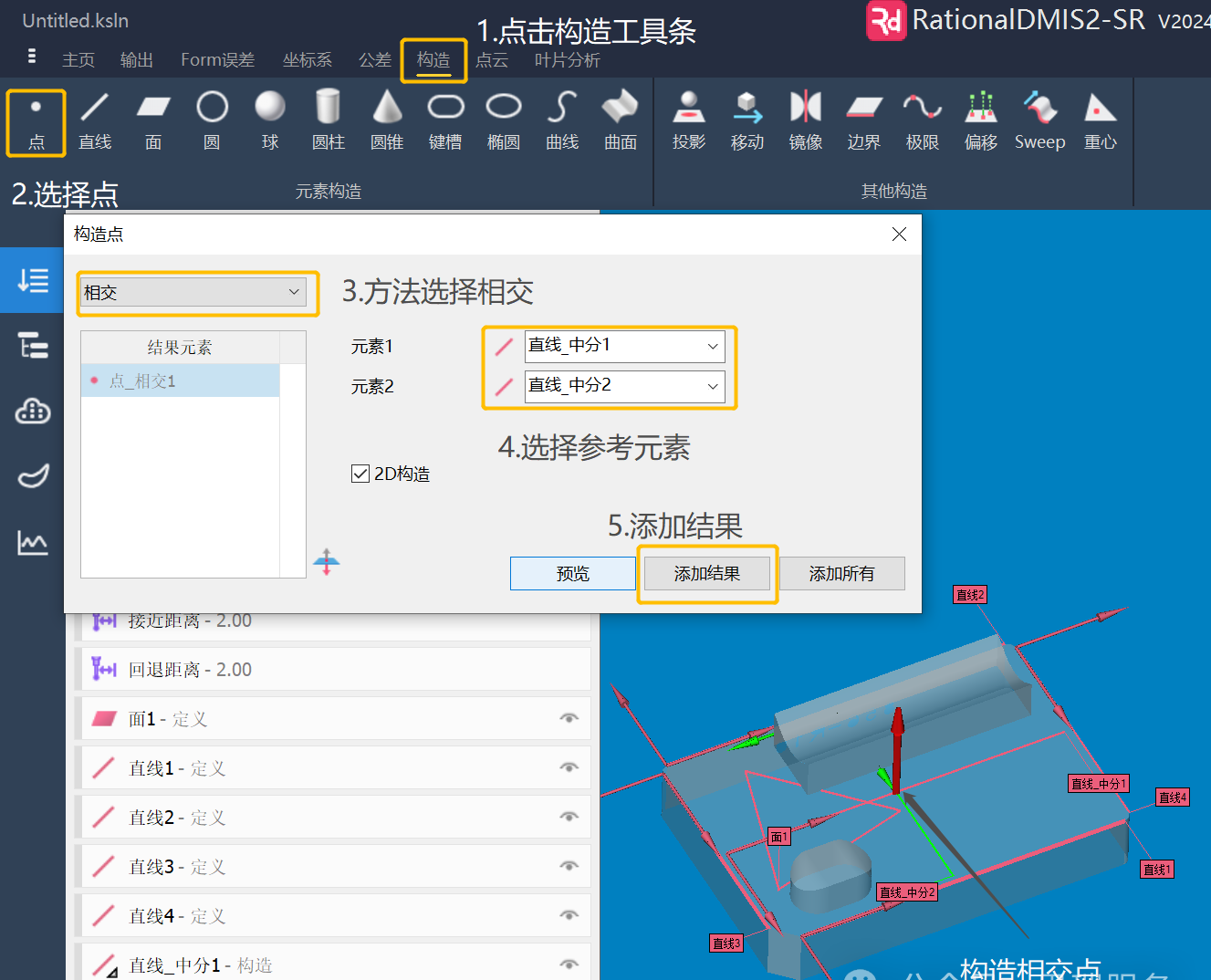

使用構造出來的兩條中分線為參考元素，構造出來兩條直線的交點，方法如下圖：
第六步

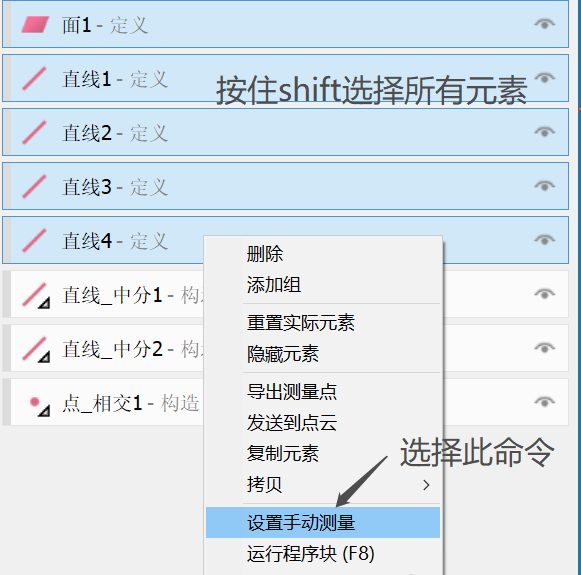

將定義的面以及四條直線，設置為手動測量。
通過下圖所示步驟，進入設置坐標系界面：

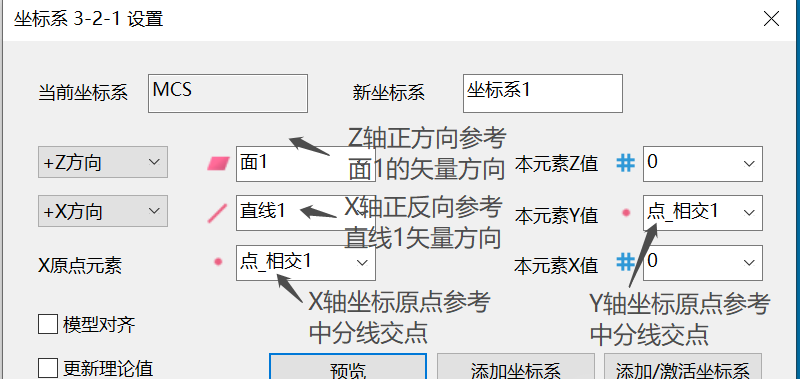

在坐標系設置界面，通過下圖所示選項完成四面中分建立零件坐標系。

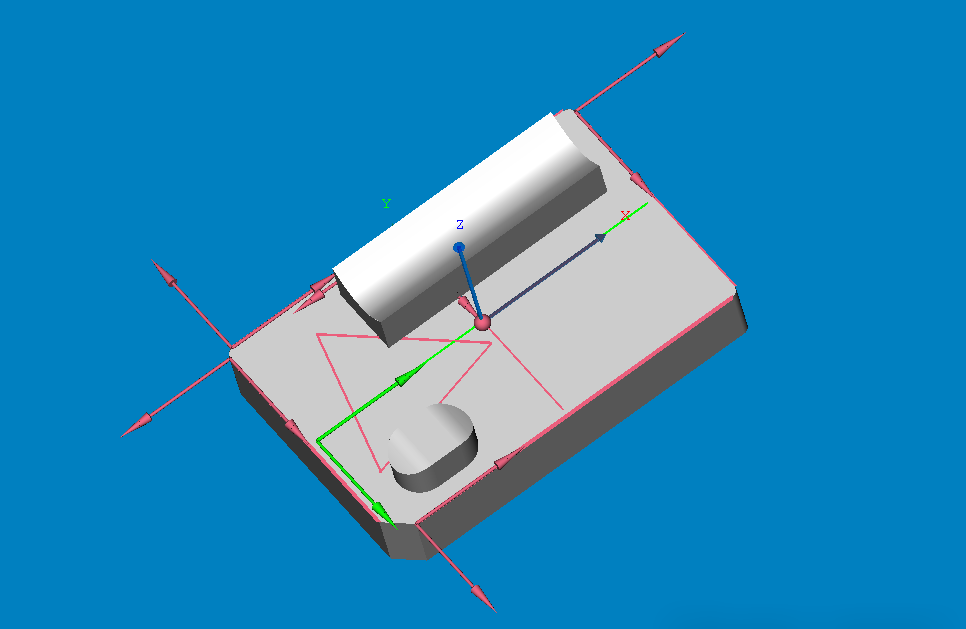

四面中分法建立的坐標系如下圖所示：
以上就是關于國產三坐標RationalDMIS2軟件四面中分建立零件坐標系的介紹。
