隨著通信產業的發展，智能手機可謂是必不可少的隨身物品了，每一臺精致的手機背后，都凝結了無數人的心血。那么你知道智能手機能夠嚴絲合縫都是影像測量儀的作用嗎？
每一臺智能手機的手機殼在經過影像測量儀這位“醫生”的診斷下，排除不合格的手機殼，留下符合圖紙的手機件為后續生成做準備。這里SVM STANDARD影像測量儀以高精度、高重復性的測量特性為手機殼的平面度、指紋孔的直徑的測量瞻前馬后、任勞任怨。

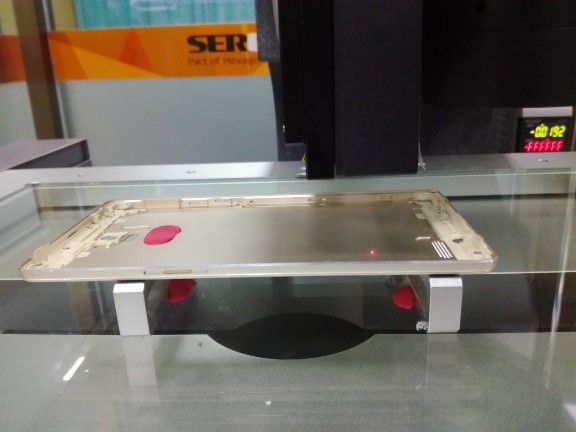

產品圖片
SVM STANDARD影像測量儀是一款兼容激光、白光、接觸式等多種傳感器的二維影像儀。利用點激光測量平面度，測量指紋孔的直徑，測量速度快且準確。
1、建立坐標系
建坐標系方法：線線建立坐標系
選擇此方法原因：根據客戶要求建坐標
2. 線線建坐標
3. 線線建坐標
4. 多段取圓
5. 打開激光，取激光點
6. 激光點構造平面，求平面度；求圓的直徑
7. 報告輸出（EXCEL輸出）

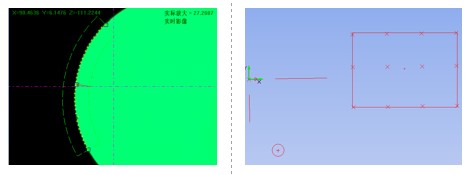

重點的描述：
多段取圓，求直徑
激光點構造平面求平面度
報告數據簡單分析：
1、單片測量時間統計：取圓直徑和平面度（12個點）共用時滿足客戶要求
僅測平面度（12個點）用時滿足客戶要求
2、重復性（測5遍）：圓直徑<1um、平面度<2um
METUS軟件是海克斯康設計團隊專為影像測量儀產品研發的一款全視覺2.5D測量軟件。軟件操作簡單，思瑞影像測量儀工程師常說：只要會office任何軟件，就能很輕松的學會這款軟件，簡易程度不言而喻。但是簡易而不簡單。METUS軟件擁有多項強大的功能：支持CNC程序重復編輯和數據刷新、支持多坐標系、實時報表、LOOP功能、脫機編程等等。
在SVM STANDARD影像測量儀中，點激光測量能保證測量時的效率和測量的高精度，同時，能夠保證批量測量的重復性和數據的穩定性，在測量平面度和高度等方面具有突出優勢。
思瑞影像測量儀具有優越的性價比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，可配置METUS 專業影像測量軟件，高性能的軟硬件配置，可滿足各種檢測需求。
思瑞ViewMax影像測量儀，系列具有優越的性價比，配置全自動高精度自動變倍鏡頭，可調環光照明和高分辨率高清彩色相機，可配置METUS 專業影像測量軟件，高性能的軟硬件配置，可滿足各種檢測需求。
