隨著國內經濟的高質量發展，汽車、通信和消費電子等連接器下游應用產業也迅速發展起來，促使連接器市場需求不斷增長。作為電路或電子器件等相互連接的器具，連接器已在現代工業生產和制造中占據重要的作用。

如今，電子產品的小型化發展使得大多數連接器逐漸向小尺寸、窄間距和高精度方向發展。僅從日常生活中常用的手機來說，會使用到大約數十種連接器，其性能的好壞直接或間接影響產品的質量和可靠性。因此，各大廠商對連接器的精密制造能力要求非常高。基于此，思瑞測量制定了一套高效的三坐標測量解決方案，其以精密的測量設備和專業的測量軟件為基礎，為連接器的生產制造提供了強大的技術支持。

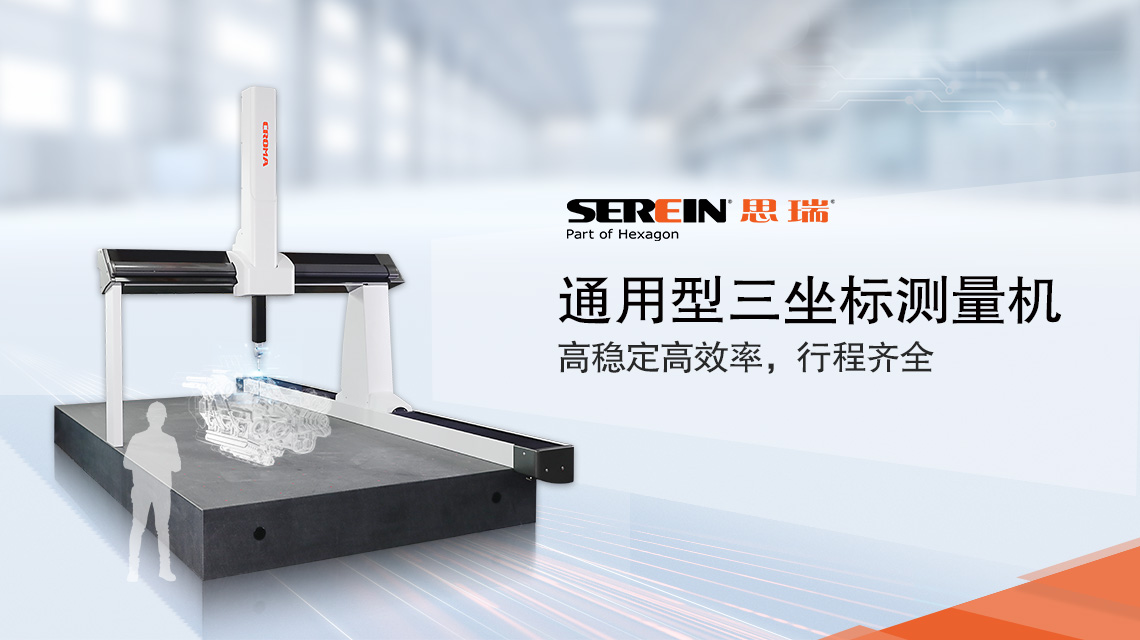

思瑞測量Croma系列三坐標測量機集高穩定性與高效率于一身，行程齊全，配備測頭更換架，可以根據測量需求自動更換不同型號的測針，無需再次校驗，大幅提高檢測效率。針對不同的測量需求，可選擇專用的傳感器和測針方案，在測量連接器框口內較深的尺寸時，采用“SF標準測力傳感器+ 3X40測針”；測量針腳和輪廓度等細微尺寸時，采用“LF低測力傳感器+1X27.5測針”。根據 “獲得相對特征”、“沿曲線陣列”、“獲取輪廓度分析報告” 三大步驟，獲得連接器針腳位置度和輪廓度等，并輸出測量分析報告，以便用戶進行質量判定，助力企業對連接器的品質把控。

相對特征

相對特征也稱“相對測量”，該功能可在不建立局部坐標系的情況下，對偏差較大的元素進行精確測量。針對連接器pin針橫截面的位置度測量，我們選用的是“相對測量” 方法。在檢測過程中，由于pin針很容易因為加工誤差導致測量偏位，因此需要首先在pin針附近的框口位置創建一個“相對點”，然后以這個“相對點”為參考，對pin針的位置進行定位測量。此外，相對測量功能還能設置不同的參考元素，在參數設置中寫入不同的參考特征即可。

沿曲線陣列

沿曲線陣列，指在沒有掃描功能的情況下，該功能實現快速、均勻地沿指定曲線的方向取點。檢測時，在編輯窗口中右鍵復制需要陣列的元素，并設置相應的參數，而后選擇需要的參考元素，以確定陣列方向，最后選擇“陣列粘貼”即可。該功能不僅可以沿曲線陣列，而且能夠支持沿直線、圓弧和橢圓等元素的邊界進行陣列，同時還支持多個不同元素構成的復雜曲線陣列。

多功能圖形分析報告

多功能圖形報告提供的“數形結合”報告方式，能讓用戶更直觀地了解測量結果；方法簡單，只需要“插入—報告命令—分析”；在設置好合適的參數后，即可得到全面的數據分析報告。分析報告還支持自定內容的輸出：通過添加分析窗口輸出選項，實現輪廓度圖形報告中各信息的輸出。

綜上，思瑞Croma系列三坐標測量機作為思瑞測量的代表產品之一，主要通過高標準的硬件配置機系統，以高精度和高效率完成各種復雜的測量任務，充分滿足了各類連接器多元化的測量需求，幫助廠商更好地進行質量把控?；谪S富的精密測量技術經驗，思瑞測量秉承“技術先進、品質優良、功能實用、價格適中”的市場定位，專注精密測量，針對中國電子、汽車和模具等各行業的痛點和需求，運用自身精密的測量技術和豐富的測量知識儲備，為用戶提供高精度、高品質的三坐標測量機、影像測量儀和手持掃描儀等多種精密測量設備及專業高效的測量解決方案。今后，思瑞測量將會繼續擴展產品生產線，深入調研開發各行業在生產制造中的技術痛點，助力中國制造業高質量發展。
