思瑞三坐標在渦旋盤領域的檢測應用

發表時間：2022-01-17 13:01:24 作者：思瑞三坐標來源：www.1088fc.com 瀏覽：1114

渦旋盤是渦旋式壓縮機的重要組成部分，其質量好壞與機器性能高低、能否正常運行息息相關。所以渦旋盤檢測就很重要。渦旋盤渦表面呈曲面形狀，是一個漸開線型螺旋線，無論是加工還是檢測都較為復雜。在進行檢測時需使用三坐標等測量儀器進行測量。

型號配置

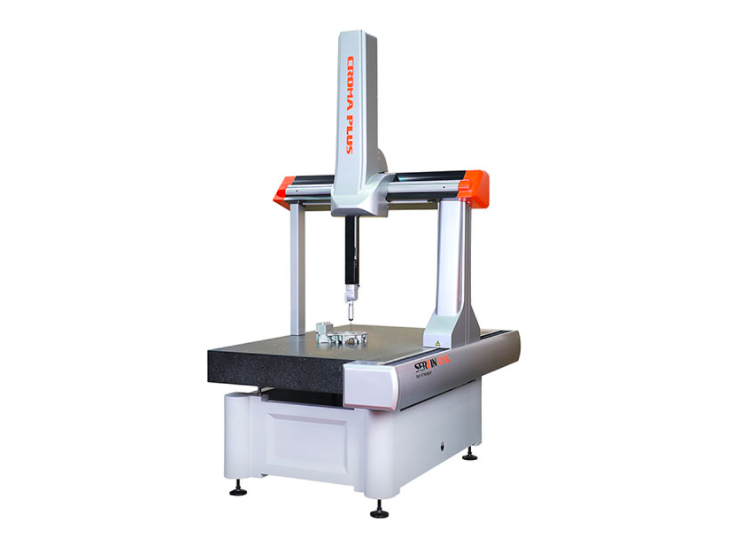

思瑞測量Croma Plus三坐標測量機采用連續掃描技術，能夠?qū)崿F(xiàn)高精度的連續作業，適用于精密軸類、齒輪等復雜曲面檢測。配合專業測量軟件PC-DMIS助力企業高效完成渦旋等復雜曲面工件的測量任務。

思瑞三坐標在渦旋盤領域的檢測應用(圖1)

選用X1C掃描測頭PC-DMIS測量軟件配合進行測量。X1C支持不間斷的連續掃描功能，可解決具有曲線、曲面等復雜型面零件的檢測和逆向要求。在軟硬件的協調配合下，高效完成測量任務。

支撐不合理會產生測量誤差，所在在測量漩渦壓縮機時，通過使用專用夾具作為支撐，同時需避免外力造成工件變形，保證檢測數據的可信性。

渦旋的檢測要求非常嚴格，為達到精準高效的檢測目標，所以采用PC-DMIS測量軟件高級掃描軟件模塊中的曲線掃描功能進行輪廓度檢測分析。建立基準坐標后，通過插入—掃描—開線—模型抓取設置掃描參數—掃描測量步驟進行。

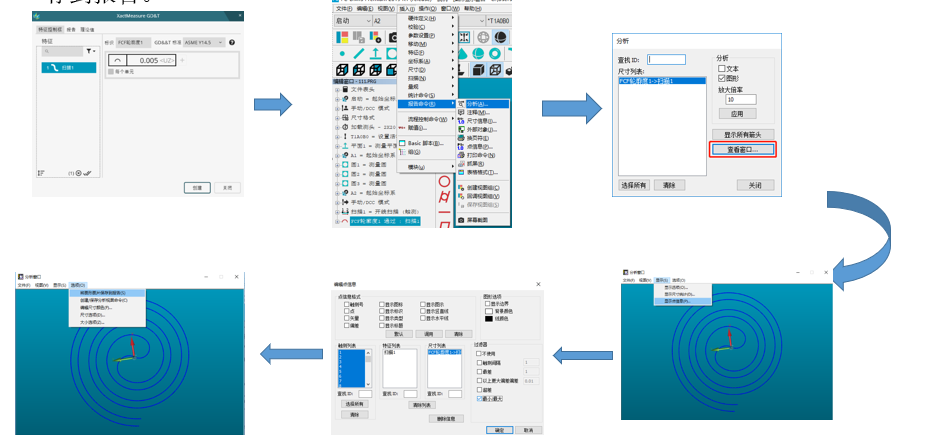

依次進行以下步驟輪廓度評價—插入—報告命令—分析（選中需要分析的輪廓度并設置放大倍率等參數點擊查看窗口）—顯示—顯示點信息（設置編輯點信息）—選項—將圖形圖片保存到報告，通過數值分析得出檢測結果。

思瑞三坐標在渦旋盤領域的檢測應用(圖2)

思瑞Croma Plus三坐標測量機配合PC-DMIS測量軟件，能精確且高效完成渦旋盤等復雜曲面工件的測量，為相關制造企業提供可靠高效的測量方案。
