應用知識 |使用Rational Dmis檢測孔組位置度

發表時間:2022-01-17 11:01:40 作者:思瑞三坐標 來源:www.1088fc.com 瀏覽:1469

檢測孔組位置度是大多數機械制造業的重要工序,其精準度會對整機裝配質量造成影響。用游標卡尺進行測量計算的方法,不僅操作麻煩,出現誤差機率較大,難以滿足高精度測量需求。


搭配Rational Dmis使用思瑞三坐標測量機,可以獲得精準、高效、便利的檢測效果。以下圖為例進行簡單闡述。



應用知識 |使用Rational Dmis檢測孔組位置度(圖1)

編程測量目標圓

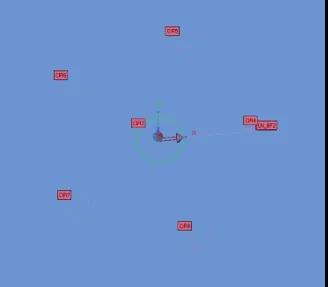

如圖所示,此次需要注意的是要根據當前坐標系設定好好5個圓的理論值。當前坐標系參考A基準為Z軸方向和原點,B基準為X,Y軸向的圓點。B基準與圓4連線方向作為X方向。


應用知識 |使用Rational Dmis檢測孔組位置度(圖2)

調整坐標軸

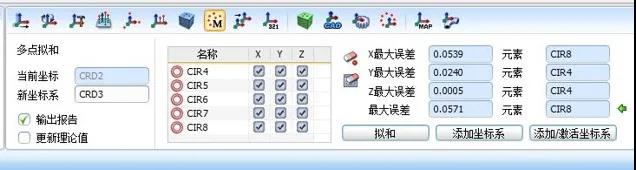

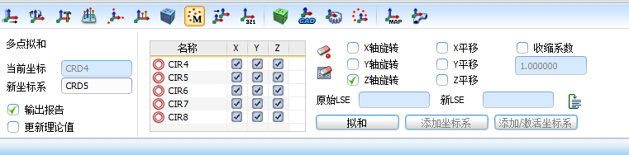

根據第一頁中的圖紙要求,圖中孔組由一個基準面和一個基準圓來控制。故此我們需要調整坐標系,使用圍繞Z軸旋轉的方式,參考圓4-圓8最佳擬合得到新的參考系,然后在新的參考系之下評定位置度。


應用知識 |使用Rational Dmis檢測孔組位置度(圖3)應用知識 |使用Rational Dmis檢測孔組位置度(圖4)

輸出結果

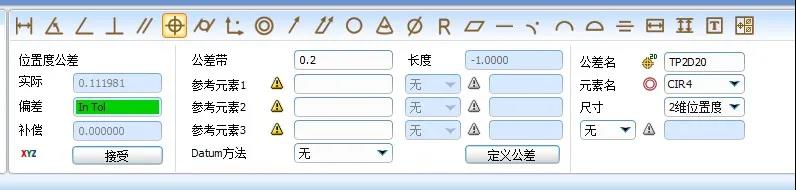

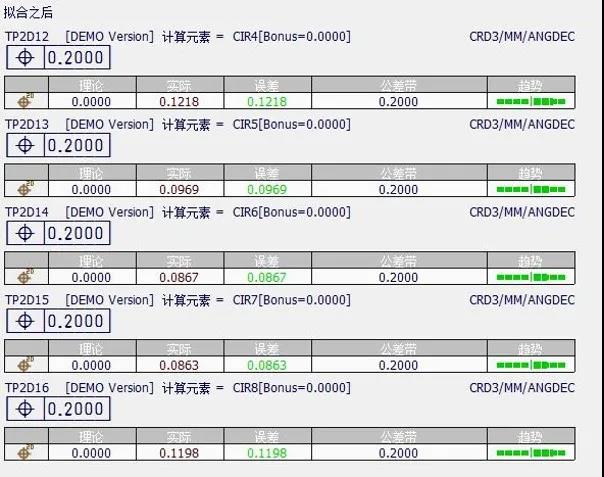

在新的坐標系下調整圓4-圓8的理論值,使其與圖面一致,然后評價得到最終結果。


應用知識 |使用Rational Dmis檢測孔組位置度(圖5)

孔組位置度與單個評價的差別

單孔位置度解讀的評價方法為在第一基準面上被測要素與圓3的距離要合格。而孔組要求是所有孔圍繞圓3可以進行基準的旋轉,得到的中心距差異的平方和最小的方案為最終結果。

應用知識 |使用Rational Dmis檢測孔組位置度(圖6)
