思瑞影像測量儀高效測量摩擦片

發表時間：2022-01-17 11:01:03 作者：思瑞三坐標 來源：www.1088fc.com 瀏覽：965

在機械行業、設備當中，摩擦片的應用很普遍。保證摩擦片的零件質量才可確保機械設備正常使用。除了機械設備，汽車離合上的應用也很普遍，離合的摩擦片主要用于對離合器片進行分離或結合，從而正常行駛。所以在設備出廠前需用精密儀器對摩擦片進行測量，比如影像測量機，各方數據符合標準才可出廠。

對于摩擦片檢測來說，可以用思瑞SVM DCC Classic完成任務。此款影像測量儀采用全進口核心零部件，全閉環伺服控制系統，定位精確模塊化設計，德國HEIDENHAIN高精度運用控制卡，配合專業測量軟件軟件，直觀簡易界面，操作簡單，擁有強大的SPC統計功能，高效完成精密測量摩擦片任務。

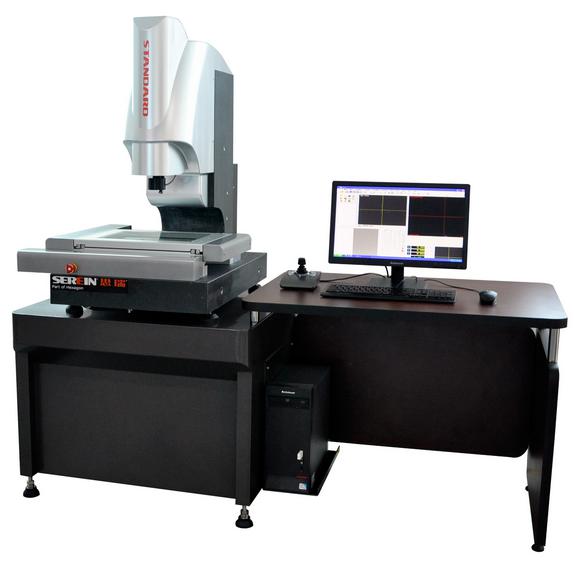

思瑞影像測量儀高效測量摩擦片(圖1)

測量時需達到兩個目標，一個是通過逆向整個工件，得出工件圖形，然后輸出二維圖紙并標注尺寸。實際測量中，先選擇合適的倍率并使用校正片進行倍率校正，接著調整表面光及輪廓光，直到工件邊緣變得清晰即可。緊接著使用“閉合輪廓掃描”功能選定“起始”及“方向”點，自動掃描整個摩擦片輪廓，點擊“一鍵cad”功能，就能輸出相應的文件，完成此次測量任務。

SVM DCC Classic是一款高精度、高效率影像測量儀，搭配專業的測量軟件使用能對磨擦片進行高效測量。經濟的不斷發展，各種零部件產品需求上升，思瑞能夠提供種類齊全的高精度測量方案，在客戶朋友提升產能的同時，為產品質量把控提供有力支撐。
