學習三坐標難嗎？很多人都有不同回答，有機械背景的當然更好上手，但大家不謀而合的是三坐標檢測是一件枯燥乏味的事情，在檢測中，只要是批量檢測的，三坐標測量員不得不面對輸出種類繁多的測量報告，但許多測量員都不懂如何快速輸出測量報告，導致效率低下。學習任何東西只要方法找對了，自然水到渠成。

本篇文章由思瑞服務工程師主要介紹三坐標PC-DMIS 2019這款軟件，助力三坐標檢測員更高效、快速輸出自定義的Excel報告。

1、三坐標PC-DMIS 2019軟件 Excel報告模塊，內置4種格式報告，可自定義增加.

模版路徑：C：\Users\Public\Documents\Hexagon\PC-DMIS\<版本>\ExcelFormReport\Templates注意：改目錄中“.layout.xml”為模版輸出配置文件，

在三坐標檢測中，如需增加自定義模版只需將準備好的Excel模版文件，放到此目錄下，注意后綴要求為“.xlsx”，會得到如下圖所示自定義模版的選擇項。

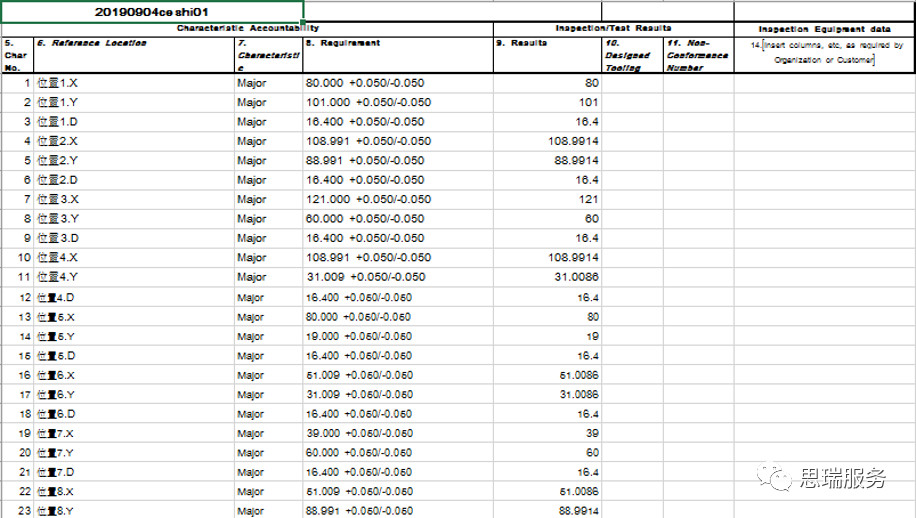

2AS9102模版格式：

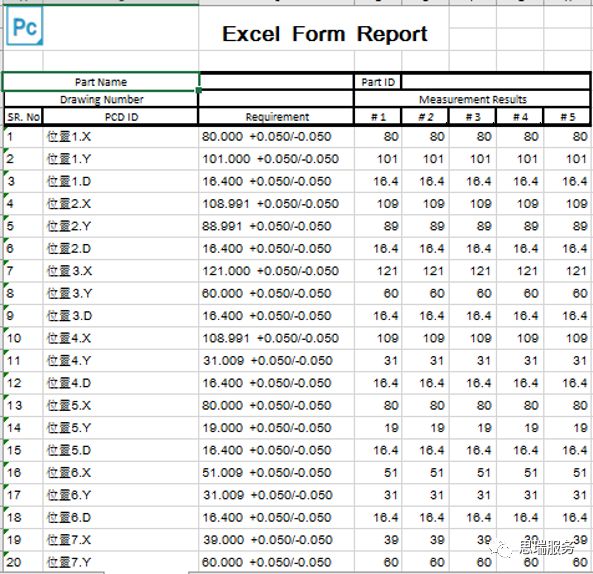

3Five Part Study模版格式：

4Form Column Wise模版格式：

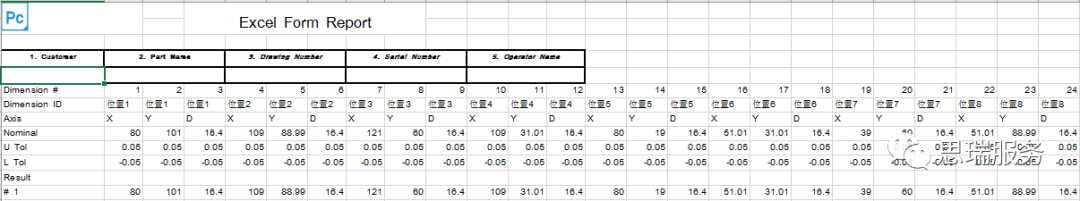

5Form Row Wise模版格式：

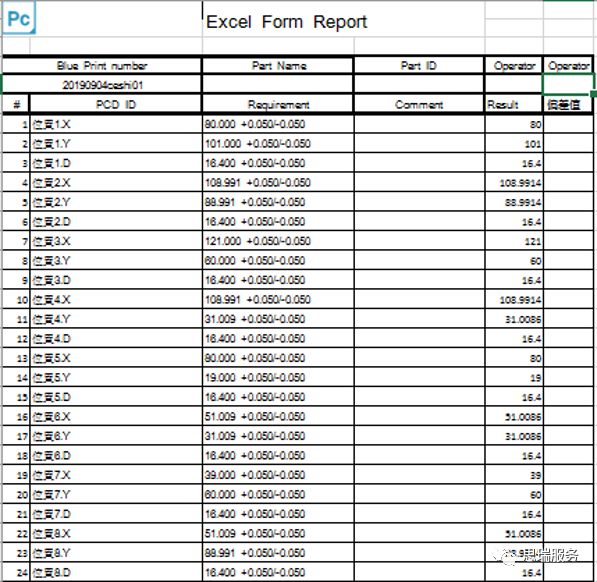

6自定義模版格式：

三坐標PC-DMIS2019軟件可通過，插入-模塊-EXCEL模塊實現該方式輸出！

方案亮點：

數據處理方便，直接導出到客戶最終的報告模版里面，此方法具有快，準、省時間的優勢，以前可能要花半天時間處理數據、現在只要幾分鐘

注意

該模塊為三坐標PC-DMIS軟件2019版本新功能，早期版本，暫不支持！
