上一節，我們已經了解到影像測量儀軟件Rational VUE寬廣的應用領域，為了讓大家更進一步的了解思瑞影像測量儀的軟件，我們來看一下本款軟件它具有哪些特點呢？

RataionalVue 在繼承了 CAD 無縫鏈接、100% 圖形化顯示、快速拖拽式操作、 實時數模比對、圖形報告多樣化、算法先進等特點的同時，具備操作簡潔、功能強大的的優勢，保證算法的先進性和可靠性。

一、影像儀軟件Rational VUE支持Win7、Win8的操作系統

②   支持Win7、Win8操作系統，其界面完全符合當代圖形設計界面風格；

②采用模塊化設計，拖放式操作方式。避免了傳統軟件彈出復雜的窗口、操作步驟多，界面堆積冗余等問題，Rational Vue絕大部分功能實現只需要鼠標的1-2次拖拽可完成。

二、一套軟件，一個完整的影像測量解決方案

一套Rational Vue = 二維檢測比對軟件 + 三維檢測比對軟件 + CAD逆向軟件 + Form分析軟件 + 輪廓掃描軟件 + SPC統計分析軟件 + 脫機編程軟件 + 形位公差評價軟件…

三、操作快捷，提高效率

②   拖放式操作：1次鼠標點擊+1次鼠標拖拽=實現功能強大的影像儀測量

②基于CAD，快速比對：影像測量儀軟件Rational VUE可以導入IGES三維圖檔或者DXF格式的CAD文件

③可以測量面輪廓度、線輪廓度、位置度等ISO形位公差的測量

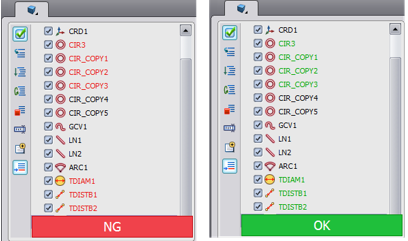

④自動程序：測量儀軟件的影像、探針測量、坐標系、自動對焦、放大倍率、光線亮度調整、CAD理論元素識別、自動比對測量、元素構造、公差計算、輸出，都可以同時加入到一個程序中并自動運行。并可自由改變檢測順序；程序修改方便、快捷，可以快速的修改程序的燈光、倍率、高度以及修改程序的測量順序等；同在一個屏幕下的元素，機器無需運動，一次性即可自動測完；可自動判斷產品的NG/OK，并用顏色標識測量超差的位置。

四、功能全面、強大

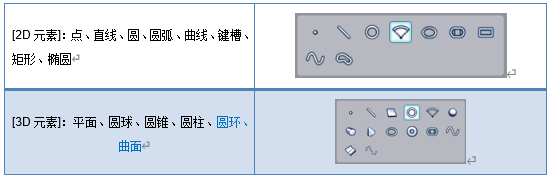

①擁有完整的幾何測量元素

[2D元素]：點、直線、圓、圓弧、曲線、鍵槽、矩形、橢圓

[3D元素]：平面、圓球、圓錐、圓柱、圓環、曲面

②完整多樣的元素測量工具

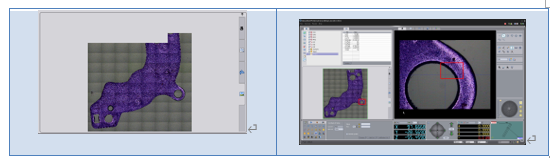

③零件拼接及導航

l   工件全圖實時拼接，下圖為實時拼圖過程

l   拼圖算法進行過優化，接縫非常小，可用于產品觀察比對，或其他軟件圖片測量

可將工件全景圖形掃描出來，或者用手機/相機對產品照片拍照。照片直接用于GPS導航，機器快速移動到鼠標在產品快照上點擊的位置，快速找到需測量的位置，測量過程不再迷路。

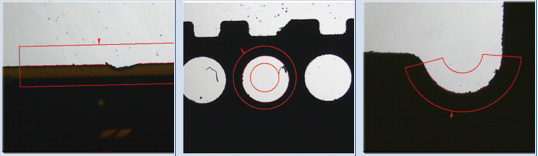

④毛刺過濾

RationalVue可對測量產品進行毛刺過濾，將凸出或凹陷的地方去除，測量完整的地方，大大增強了測量的精確性

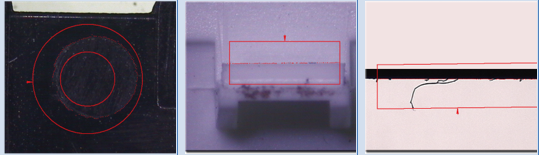

⑤強邊緣功能

自主研發的強邊緣功能，可輕松拾取邊緣模糊以及有較大雜邊的影響的邊，有效實現了自動化測量

⑥特殊邊緣處理

RationalVue有很多測量的設置，可根據實際情況進行設置，以滿足不同的測量環境，完成工件的CNC檢測。

去除邊緣雜質影響

去除邊緣黑色的陰影影響

去除邊緣白色亮邊的影響

影像測量儀軟件Rational VUE除以上幾個特點外，還包括許多亮點功能。基于完整的測量軟件方案，思瑞測量可以為客戶的長遠發展提供更廣泛、更智能的方案保障。
