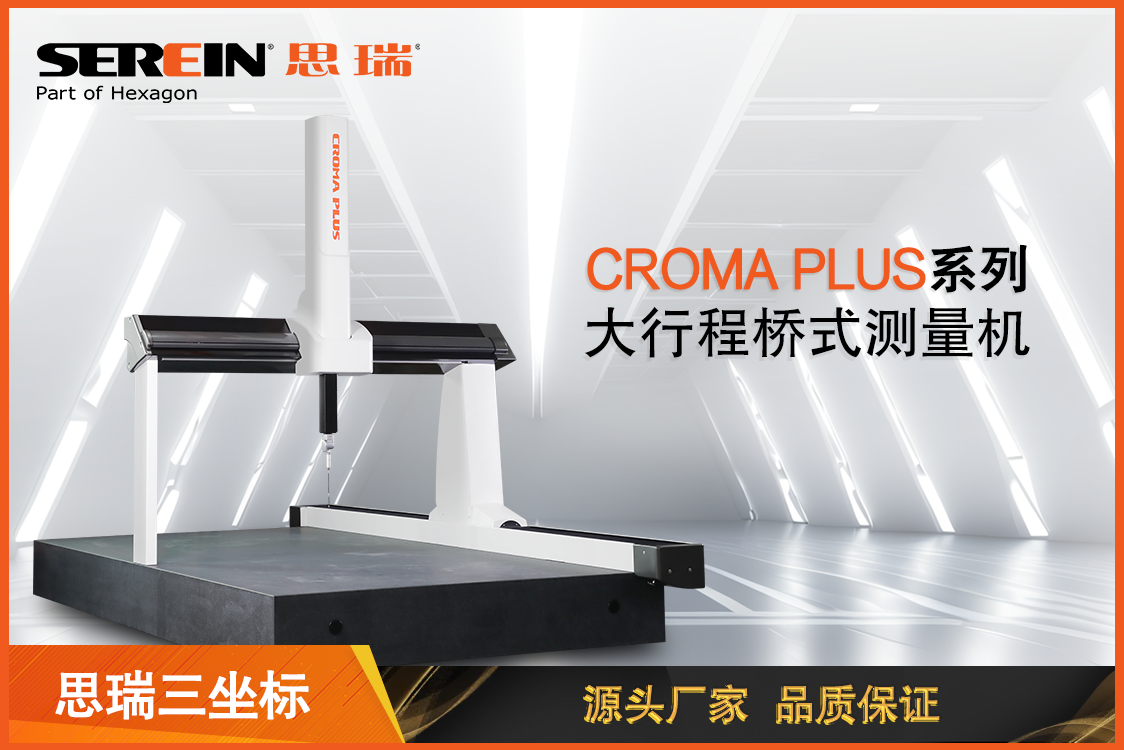

隨著科技進步，三坐標測量技術日趨完善，目前三坐標測量機主要有移動橋式、固定橋式、龍門式等，幾乎包攬了從單一零件到組裝再到整個產品測量的全部流程。可謂是種類多樣、行程齊全，這篇文章為您解答三坐標的日常疑惑，帶您了解三坐標測量機。

結構與組件

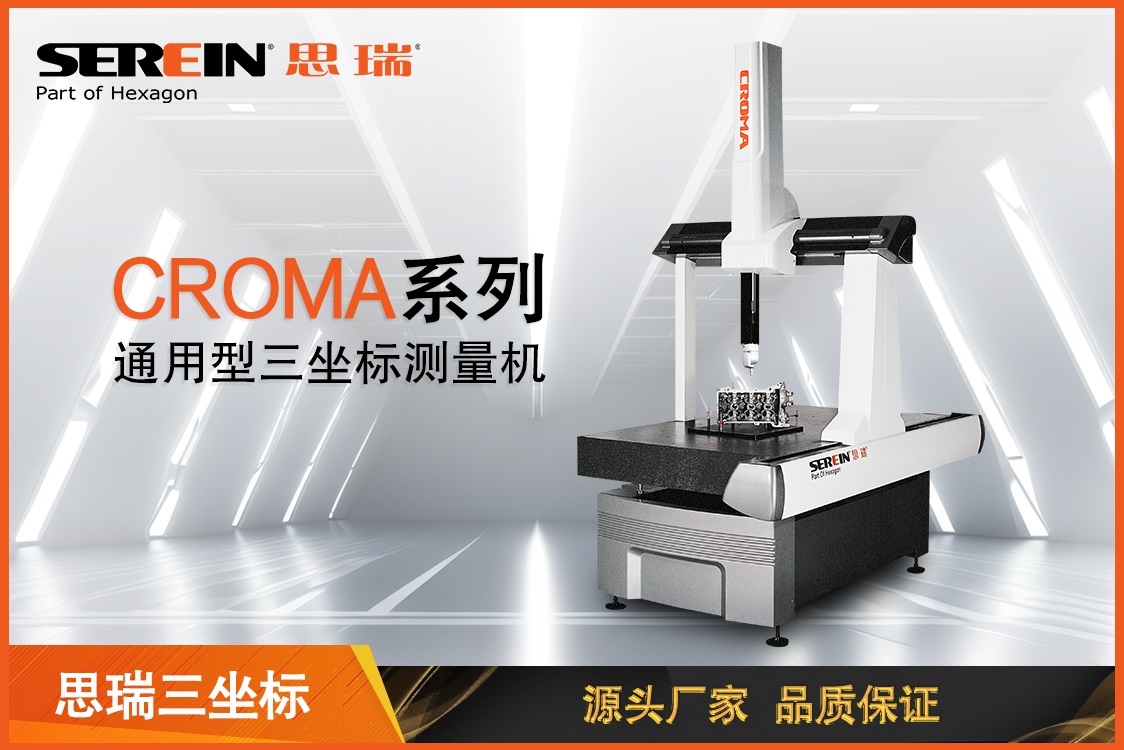

三坐標測量機是一種集高精度與多功能于一體的測量設備，其測量誤差可達到微米級別。以移動橋式三坐標測量機為例，其組成部分主要包括：測量機主機、控制系統、測頭測座系統以及計算機軟件。

1、測量機主機：測量機主體部分主要由花崗巖臺面、橋架、滑架、Z軸及保護罩、光柵系統、驅動系統以及氣路系統組成。

2、控制系統：負責測量程序的執行、信號處理、數據采集與分析，以及誤差補償?shù)裙δ堋?/span>

3、測頭測座系統：這是CMM的關鍵部分，其性能直接影響測量結果的準確性和重復性，常見的有接觸式測頭和非接觸式測頭。

4、計算機軟件：提供直觀的操作界面，支持測量程序的創建、編輯、執行和結果分析，如PC-DMIS和RationalDMIS 2，適用范圍廣泛，具備智能化的特征自動識別功能，可幫助企業實現高 效快捷的質量檢測和過程控制。

功能與優勢

三坐標測量機能夠滿足傳統量具難以涉及的尺寸測量，實現復雜幾何特征的精確測量，提升測量效率與準確性。

1、尺寸公差檢測：通過三坐標測量機可對工件進行坐標，直徑，半徑，長度等基本尺寸的評價，比如在測量圓的直徑時，測量機通過多點測量以及連續掃描的測量方式，經算法處理，擬合出的測量結果比使用游標卡尺，兩點卡出的尺寸結果更加準確與科學。

2、形狀檢測：通過三坐標測量機可進行直線度、平面度、圓度、圓柱度測量，此種方法可實現一機多用，省去使用專門的量具測量需要的形狀公差，比如使用杠桿百分表去打直線度以及使用圓度儀去測量圓度。

3、輪廓度與位置公差檢測：三坐標測量機可以通過導入三維模型，在模型上直接選取不規則面元素，通過直接分析以解決傳統量具無法檢測的一些公差要求，比如帶基準的面輪廓度與線輪廓度公差以及一些不規則工件上某個孔的位置度公差。

4、圓跳動與全跳動公差檢測：通過三坐標測量機可以簡化測量過程，比如在測軸的徑向跳動時，使用百分表測量時需要進行多個軸向截面的跳動誤差測量，然后取其中最大值作為軸的徑向跳動誤差，而使用三坐標測量機只需測量一遍后由算法給出誤差結果。

應用領域

三坐標測量機在質量控制方面發揮著重要作用，可以輔助生產人員加工出合格的產品，被廣泛應用于各種行業，包括但不限于：

1、機械制造：用于加工零件的尺寸和形狀公差控制。

2、汽車工業：確保車身和零部件的裝配精度。

3、電子行業：高精度元器件的測量和質量控制。

4、航空航天：復雜航空部件的嚴格公差檢測。

5、國防工業：精 密武 器系統的制造和維護。

6、醫療設備：微小且復雜的醫療器械的生產質量控制。

三坐標測量機以其優異的測量能力和多功能性，在現代工業制造中占據核心地位，對于提高產品精度、提升生產效率和降低生產成本具有重要作用。
