當前時代，國家倡導綠色低碳，光伏將成為國家未來重要能源。在光伏行業發展過程中，人們研究了多種類的太陽能電池片，晶體硅電池以其成本低廉，轉化效率高的優勢一直在光伏市場占據主流地位。晶硅類電池片分為單晶電池片和多晶硅電池片，單晶硅電池片具有高效率、低衰減、可靠性強等優點，且技術最為成熟。

目前在晶體硅太陽能電池片制造中應用最廣泛的激光工藝之一是激光邊緣絕緣處理。典型的激光邊緣絕緣化處理是通過在盡可能靠近太陽能電池片外緣的周圍進行刻畫溝槽來實現。為了獲得最佳的絕緣效果，溝槽的深度必須大于離子擴散層，典型的溝槽深度為10-20um，寬度為20-40um。

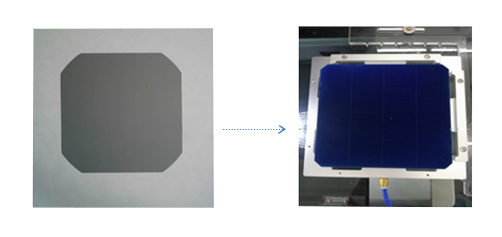

在激光SE后，在真空、480攝氏度的環境溫度下，通過對石墨舟的導電，使硅片的表面鍍上一層藍膜。其可以極高地提高電池片對太陽光的利用率，有助于提高光生電流密度，進而提高轉換效率。

單晶硅電池片的質量檢測十分重要，一旦質量檢測不過關，最終會得到大量低效電池片，影響太陽能單晶硅電池片能量轉換效率。因此，覆蓋藍膜后的電池片需要檢測電池片的一些mark點間距，邊框距，線間距，離邊距等尺寸是否合格。

測量難點

測量時候，由于不同批次產品鍍膜后顏色有差異，在鏡頭下亮暗不一致，及光斑M(jìn)ARK點位置不同存在差異性。這對于機器自動搜索識別，快速聚焦等性能要求比較高。

復合式影像測量方案

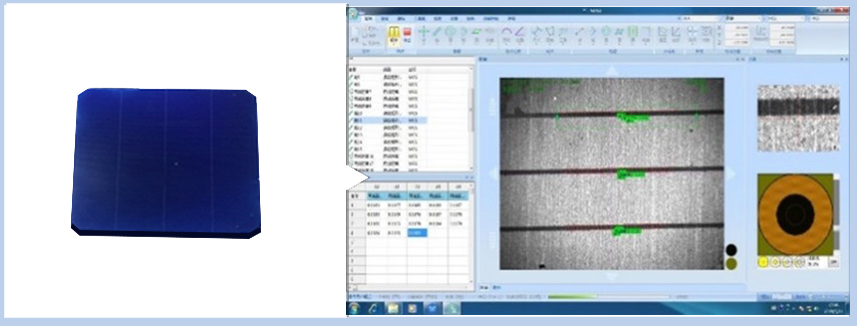

針對藍膜片對于機器測量速度以及重復性精度的高要求，思瑞根據客戶需求在OPTIV LITE影像測量儀配置了可升降自動燈源，及定制氣動夾具工裝，搭配METUS測量軟件可以實現特征多重捕獲，對于生產部門，僅需要把產品放上去，點擊運行即可自動輸出測量結果，滿足客戶全自動化生產線的實時大量抽檢任務。

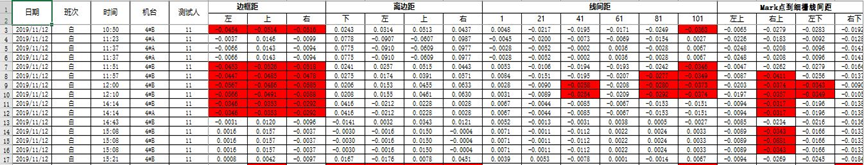

通過程序快速測量，自動輸出到宏excel里進行判斷是否一些尺寸超差。在表格中顯示紅色即為超差項，同一尺寸多次出現超差即需要修正產品工藝。

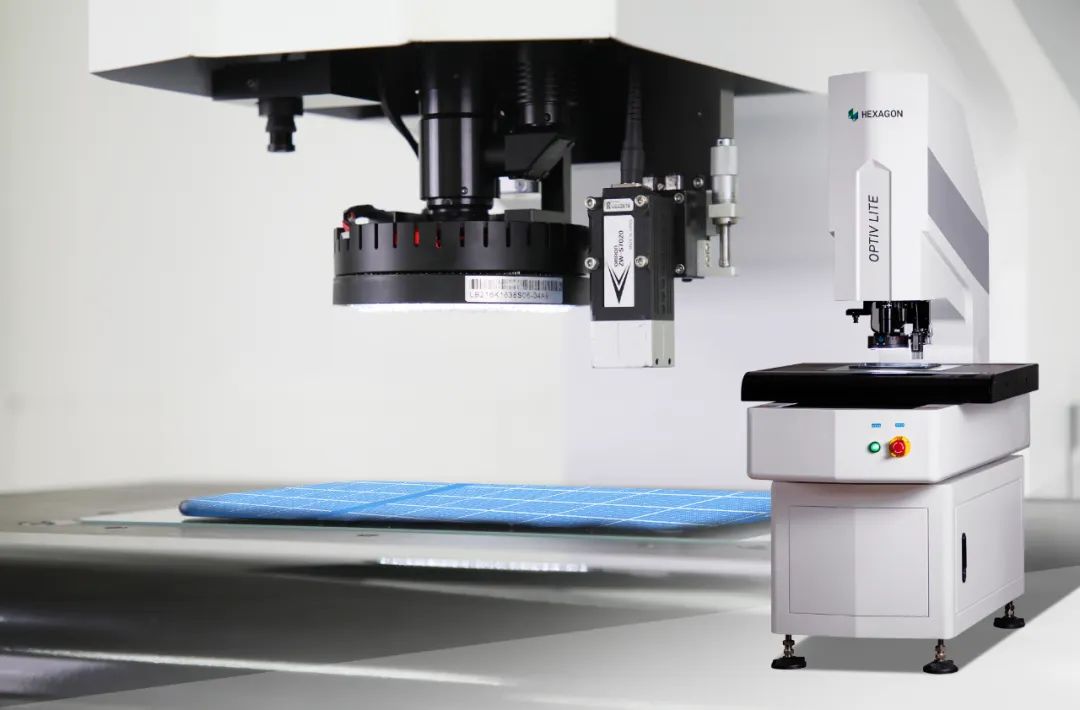

OPTIV LITE高可靠性影像測量儀，是一款高性價比的專業級 2.5D 影像測量儀。動態機器的概念提供了一個高定位精度，專為快速測量點采集和高性能的視覺捕獲而設計。客戶現場搭配了六環八區環形光和可自動升降光源，具備高可靠性和良好的動態性能。

另外，針對單晶硅電池片的灰片、網板、格點板、電池片背部等零部件，OPTIV LITE影像測量也能協助生產應對定期抽測任務，監控質量數據，進一步保障產品質量。
