與消費電子屏幕玻璃相比，車載屏玻璃的質量要求要高得多。出場后車載屏玻璃需通過高溫、高濕、長時間高標準測試，特別注重該玻璃的高可靠性和高耐用性。制造時如果程序不當，不僅會影響產品的使用體驗，還可能會讓良品率進一步下降，增加生產成本。

車載屏玻璃一般需要做邊緣檢測，而包含X、Y、Z三維數據，傳統三坐標、影像測量儀難以滿足檢測需求。搭載了點激光的思瑞測量OPPTIV CLASSIC復合型檢測方案可以高效精確完成檢測任務，接入自動化產線中，為后續生產工序改進提供數據支撐。

 檢測難點

此次檢測是邊緣C角上（倒角內測）端點的·X、Y、Z值，需要利用視覺及激光數據，根據實測的X、Y值自動調整Z軸激光采點位置。

檢測方法

測量配置

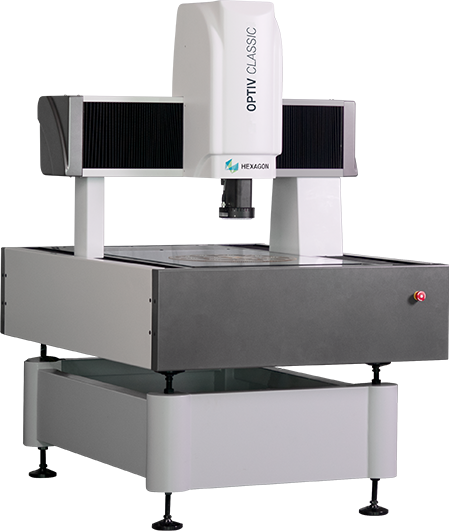

此款思瑞OPPTIV CLASSIC機型具備較大行程，可以對較大體積工件進行測量。進口高速控制系統，專利技術保障大行程線性精度。搭載CCD及點激光傳感器，配合METUS測量軟件，能精準測量X、Y、Z三軸數據。軟硬件的協調統一，讓其成為車載系統玻璃輪廓的優選方案。

測量準備工作

使用現有夾具即可，按要求建立坐標系。

導入信息

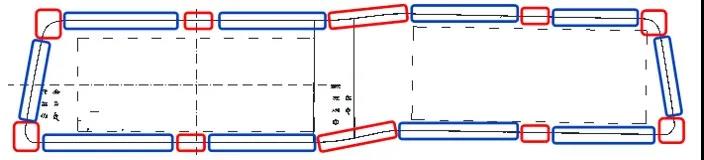

導入測量點位信息，自動生成CCD測量程序。

測量過程

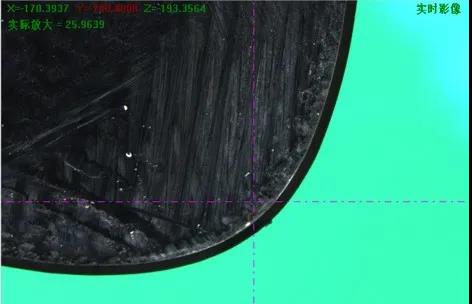

使用CCD功能 抓取測量點的X、Y值，再使用抓取的X、Y值定位，使用激光取得對應點的Z值。

測量結果

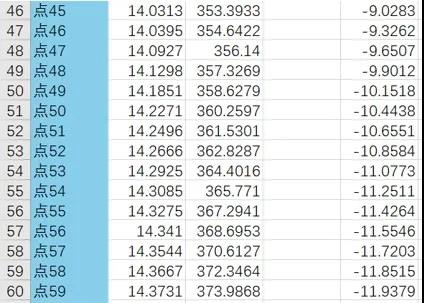

測量完成后生成包含X、Y、Z數據的CSV（點數據信息）格式文件。

對接機器

掃碼確認，將CSV文件儲存為對應文件名并保存至database，能為激光切割機等設備所調用。

可升級至線掃激光方案

假如有更高的測量效率要求，可考慮升級至線掃激光方案。

測量方法

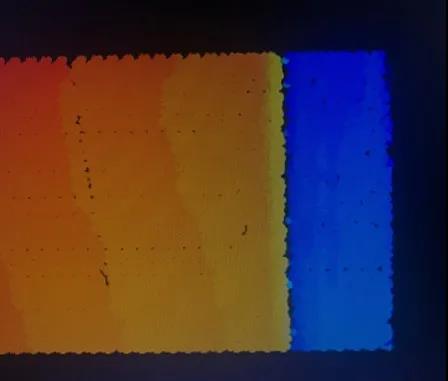

對整產品邊緣進行掃描，根據截面高度差，確認產品C角上邊緣，一次性測量得到X、Y、Z值并按需求取得對應點位。

工作原理

由激光二極管對準目標發射激光脈沖，經目標反射后激光向各方向散射，此款設備能檢測極其微弱的光信號，在吸收部分散射激光后能記錄并處理所接收光線信息，從而測定目標距離。

思瑞車載導航屏玻璃檢測方案可廣泛應用于數碼3C行業，憑借可靠的硬件設計與專業的測量軟件，實現高效精確檢測，能接入自動化生產線為后續改進工藝提供數據支撐。
