隨著科技的進步，人們生活水平的提高，人們對醫療技術的關注也是日益見長，呼吸機，體外心臟，心臟搭橋等醫療技術都在逐步成熟進行臨床實驗后來到我們身邊。例如血管支架有冠脈支架，腎動脈支架，腦血管支架，大動脈支架等，這些醫療植入物，關系到人體生命健康，在產品設計加工中，有著嚴苛的高精密測量需求。

普通的影像測量儀及三坐標解決方案，無法解決血管支架的檢測難點，因此一款精準、快速的高精度定制化解決方案很有必要，然而如何檢測生產出的產品是否符合設計要求已然成為行業一大難點及痛點，因為一旦無法達到設計要求，都會對血管支架植入手術后的恢復及患者帶來大的影響。

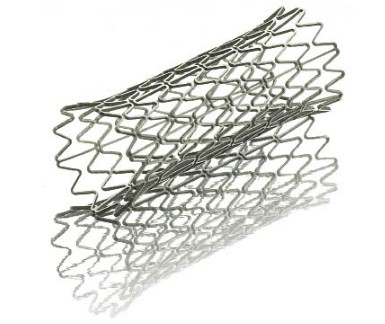

血管支架檢測難點：

溫度：模擬37度人體溫度環境

尺寸：測量支架輪廓尺寸,測量支架桿寬,節點寬

檢測要求：一次測量完關鍵尺寸

思瑞測量支架定制化光學影像檢測系統

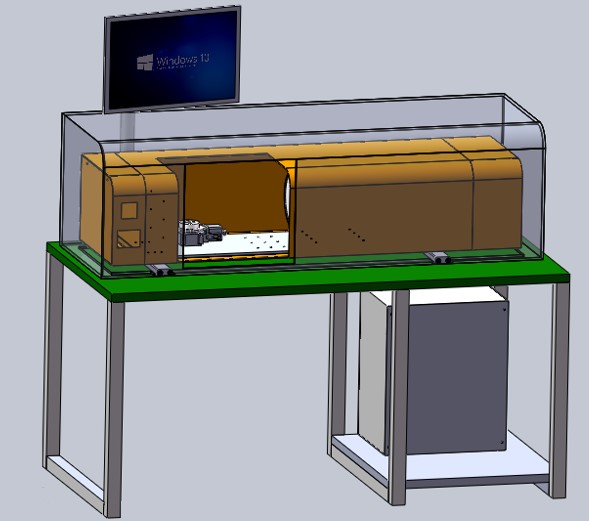

方案結構設計：系統的整體結構如圖。產品安裝于定位工裝之上，由與工裝連接的電動旋轉底座帶動，PC端程控整個旋轉的速度、角度等參數；成像系統由平行背光源與正面光源照明，由相機鏡頭采集產品的投影與正面圖像，PC端進行計算處理，即可得到產品的被測尺寸。

支架定制化光學影像檢測系統方案優勢：

1、準確高效

一次測量完產品所需尺寸，解決影像測量儀、三坐標測量儀等傳統設備難以滿足一次測量的難題

2、光學系統：

系統采用2000萬像素的高分辨率CMOS相機，保障成像分辨率，雙遠心光學鏡頭，可實現產品的無變形高景深成像，背面光源采用平行面光源，配合雙遠心鏡頭實現高平行度的輪廓投影；正面光源采用同軸LED光源，對正面特征成像突出與背景的差別

3、軟件系統：

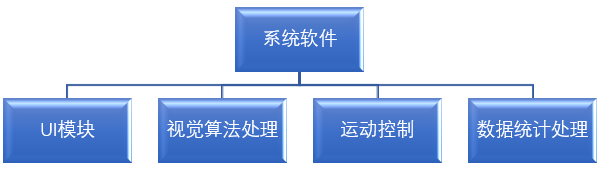

軟件為系統的核心功能，其主要分為如下幾個模塊，分別實現人機交互、計算處理、運動控制、數據統計分析等核心功能。在測量流程上需要強調的是：投影測量的幾個尺寸可以實現編程規劃后完全自由測量，而正面照明成像測量的尺寸需要人工輔助確認產品的成像角度，以免導入因旋轉角度造成的誤差。

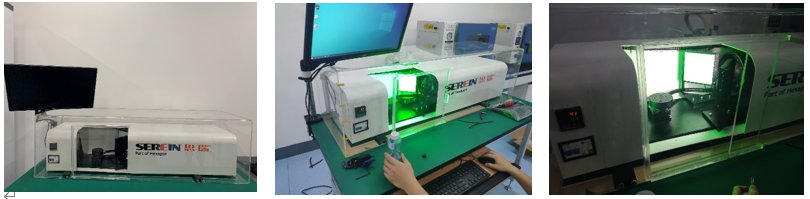

產品效果：
