前言

隨著我國高鐵技術的飛速發展以及數字化、智能化技術的廣泛應用，中國鐵路某設計院秉持科技創新為產業化發展提供技術支撐、 產業化效益反哺科技創新的良性“研產”協同發展機制，有力地促進了科研成果產品產業化業務的快速發展，其主導研發的無砟軌道板尺寸快速智能檢測系統正是產業化、智能化的典型代表，極大地提升了無砟軌道板的檢測效率和檢測質量。

檢測系統

無砟軌道板尺寸在線快速智能檢測系統由工業機器人、檢測區間的機械框架（龍門架、導軌等）、HyperScan智能光學追蹤3D掃描儀、H-Track光學跟蹤儀、無砟軌道板智能檢測軟件組成，可廣泛應用于I、II、III型無砟軌道板等大型基礎構件的自動化在線檢 測，實現無砟軌道板等大型構件的高精度、快速測量。

系統原理

無砟軌道板尺寸在線快速智能檢測系統采用智能光學追蹤3D掃描儀（HyperScan）對無砟軌道板的 關鍵尺寸表面進行掃描，獲取無砟軌道板的三維點云數據，然后通過建立統一的坐標系，對三維數據進行分割、擬合、尺寸計算等 操作，最后將測量數據傳給智能檢測軟件，實現自動智能檢測并自動生成檢測報告。

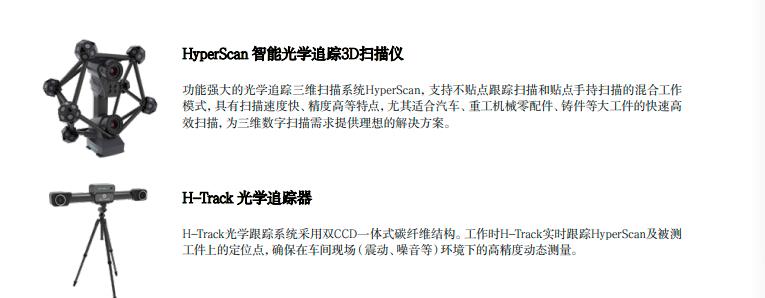

智能光學追蹤3D掃描儀（HyperScan）利用雙目視覺跟蹤技術對三維激光掃描儀進行實時定位定姿，建立統一的坐標系，利用精密 掃描技術進行“填充式”點云掃描，快速便捷地獲得被測物體表面的整體高精度三維數據。該系統不需要在物體表面貼標志點，“ 即拿即掃”，方便快捷。
