汽車安全玻璃測量方案,為產品質量提供保障

發表時間:2023-06-16 18:06:21 作者:三坐標 來源:www.1088fc.com 瀏覽:

汽車安 全玻璃是汽車車身必不可少的一部分,其主要起到安 全防護的作用。隨著我國經濟的飛速發展,汽車安全玻璃無論是生產工藝還是外觀性能等方面,都有一個質的飛躍,廠商們對汽車安全玻璃的尺寸精度等尤為看重,為此,思瑞測量為汽車零部件制造行業量身定制了一套解決方案,專為檢測安全玻璃,為廠商把控產品的質量,提升市場競爭力。


檢測方案

手持式三維掃描系統速度快,效率高,但是需要在玻璃表面噴涂顯影劑,同時無法準確評價安裝卡扣的位置度公差。思瑞測量汽車安全玻璃檢測方案采用觸發式測頭對汽車玻璃的輪廓尺寸、厚度、安裝孔位置度進行精 確檢測,使客戶可以輕松的根據圖紙給定的公差判定產品是否合格。



檢測方法

1、型號配置

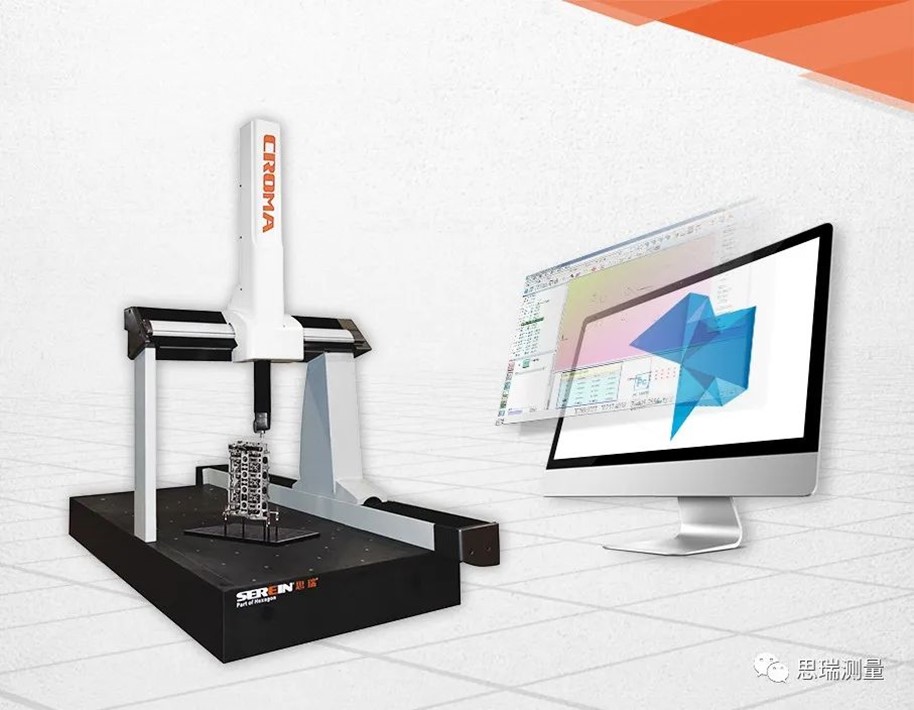

思瑞CROMA系列三坐標測量機具有精度高,穩定性好,效率高的特性,加載瑞士TESA全自動測座再配置100mm測座加長桿40mm測針加長桿直徑2mm的紅寶石球形測針,是測量汽車安全玻璃的優選組合。



2、工件裝夾

汽車安全玻璃面積大,支撐不合理會導致玻璃變形引入測量誤差,通過使用專用夾具作為支撐,保證玻璃檢測數據的可信性。



3、建立坐標系

使用固定點來擬合坐標系,先用3個圓迭代檢具坐標系,再用要求的7個點建立玻璃坐標系.

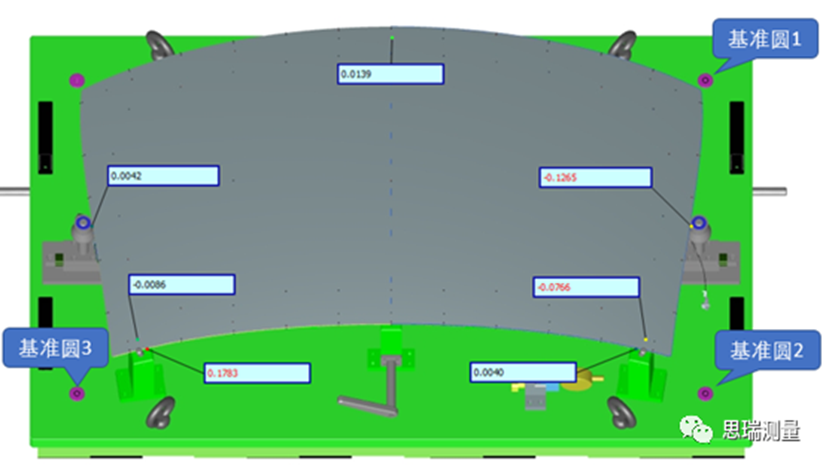

用檢具基準檢測玻璃基準偏差

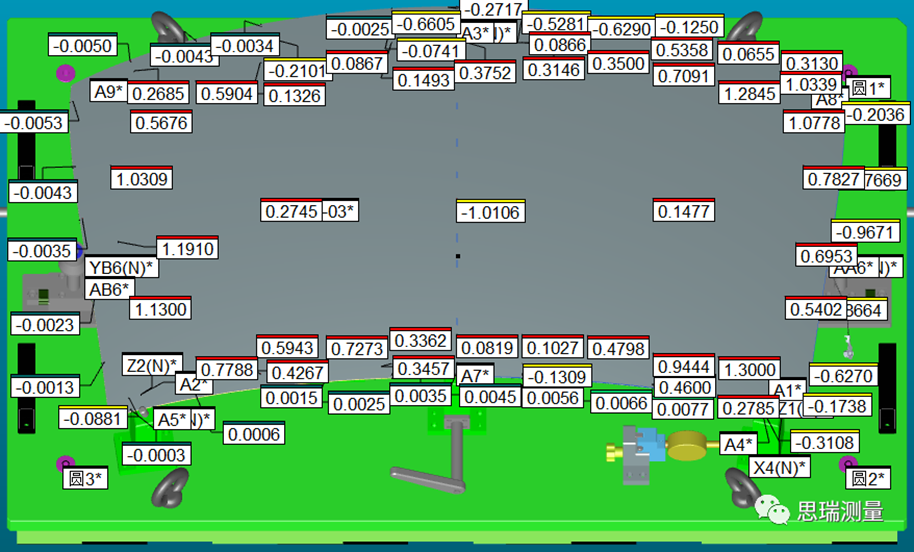

使用玻璃基準檢測玻璃尺寸偏差


4、測量注意事項

汽車廠商對于汽車安全玻璃的檢測要求非常嚴格,因為玻璃自身的特性會存在較大變形,易導致測量結果不真實。采用PC-DMIS測量軟件“相對測量”模式功能,針對玻璃邊緣點的檢測,使用表面點做參考測量,則可以保證測量位置的準確性。

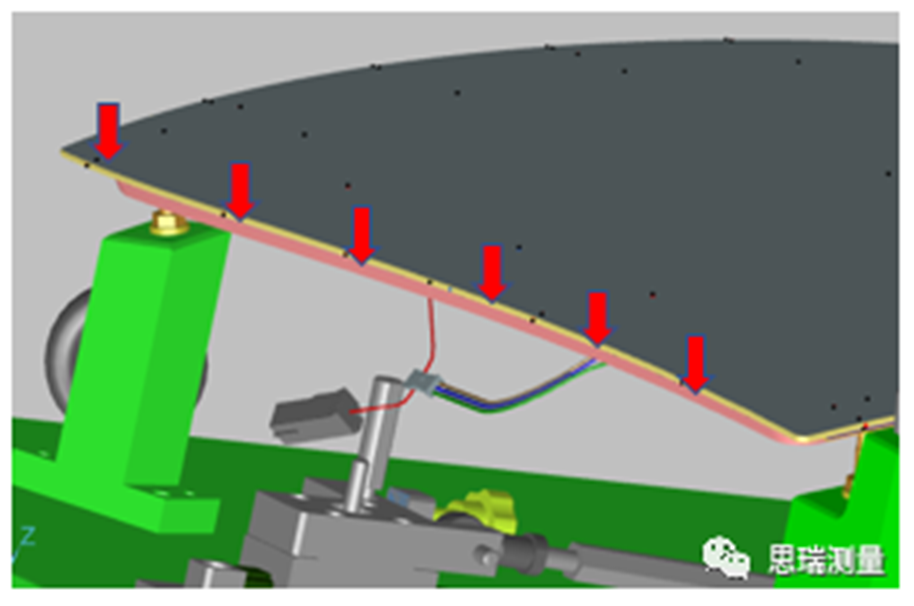

5、玻璃邊緣測量

玻璃邊緣測量需要測量在厚度中心,使用表面點做參考測量。



6、測量報告

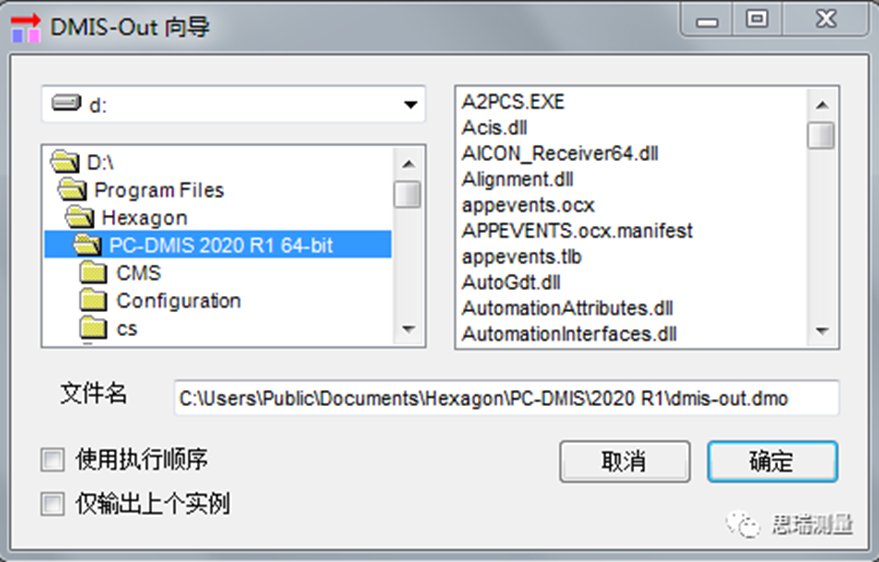

檢測報告清晰直觀,同時可以輸出DMO格式,與多家大型汽車主機廠家格式兼容,滿足檢測需求。




思瑞CROMA系列三坐標測量機憑借成熟可靠的設計與制造技術、全球零部件供應鏈平臺和高標準的質量控制流程,幫助汽車安全玻璃制造廠商快速準獲取輪廓尺寸、厚度、安裝孔位置度等,保障產品的質量。未來,思瑞測量將不斷創新發展,在原有產品的基礎上進行技術創新,使產品在測量精度、性能等方面能夠更上一層樓,為客戶提供定制化的解決方案,助力其提升市場競爭力。
