思瑞測量是一家從事研發、生產及銷售精密三坐標測量機的公司，隨著時代的發展，思瑞創新求變，以應對復雜環境變化。

兵馬未動，糧草先行；是對5G產業發展的真實寫照。各大手機廠商紛紛推出新機，不僅帶動網絡規范設計、無線主設備、傳輸設備等一系列5G通信產業鏈的“井噴式”發展，同時為5G設備提供檢測方案也齊頭并進。

通信主設備又稱無線基站設備，而PCB/CCL、天線振子為5G基站端射頻產業鏈中的主要元件。為了應對5G變化，5G新型天線的振子數大幅度增加，振子蘑菇頭的質量要求更加嚴格。思瑞測量以創新筑造新城，不局限于三坐標這一款產品。推出橡膠墊裝配機視覺方案”。

什么是振子蘑菇頭？

天線振子用于導向和放大電磁波，是基站天線的核心器件。隨著5G時代的到來，天線陣列技術將得到更大規模的應用，單面天線的振子數量將會從4G時代的16個大幅增加至64、128甚至256個，進而振子連接件數量的增加。傳統振子以螺釘或膠水連接基站元基件，這種做法不僅會形成金屬方陣，產生屏蔽信號傳輸?shù)那闆r。而且也會導致了元基件連接間隙大、無法固定等問題的出現。

這些問題在新的發展需求之下，亟待需要完善與解決，面對這些問題，新型振子蘑菇頭應運而生。新型振子蘑菇頭在材料和工藝上都有很大的改進，它像一顆“自帶雙面膠的螺母”, 固定5G基站的結構件，具有緊固通訊板、加固元基件、避免信號屏蔽的作用。

新的工藝，同樣帶來了新的生產問題，熱壓成型過程中產品開裂不可避免，這要求每個位置都需要進行檢測，選擇三坐標檢測還是機器視覺檢測值得探究。面對巨大的檢測數量，以及人為檢測帶來的誤判、成本的增加，采用機器視覺來代替人工成為一大突破趨勢，思瑞基于深度研究為行業痛點帶來橡膠墊裝配機視覺方案。

什么是橡膠墊裝配機視覺方案？

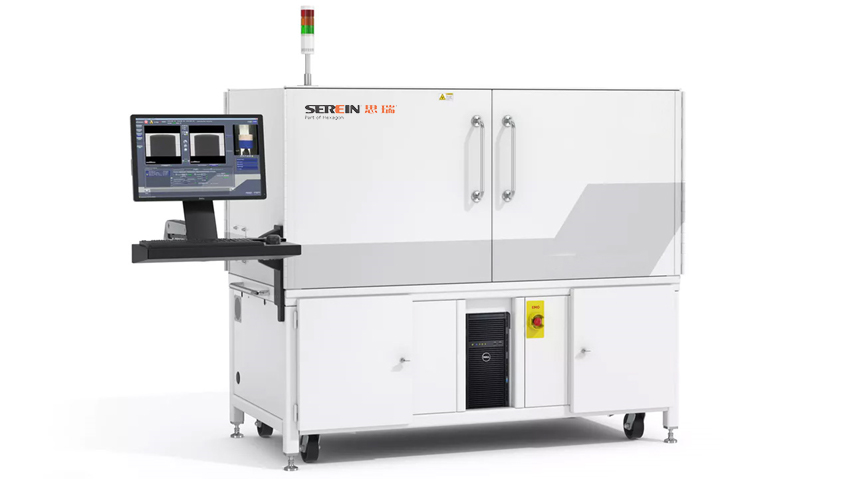

基于工業視覺研發、生產的自動化檢測設備。檢測視野高達600mm*600mm，并使用高速高精度直線電機及目前先進的高速Plane CT斷層掃描技術。配置2D相機和3D激光相機分段檢測產品，15秒內完成產品視野的掃描。

檢測難點

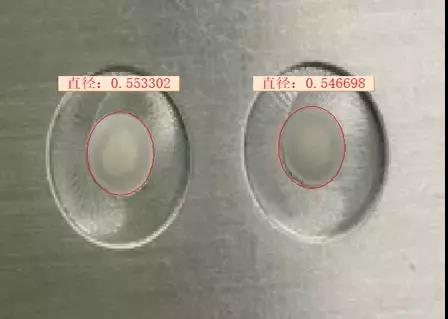

工位一   蘑菇頭尺寸檢測

由于振子蘑菇頭的外形尺寸的特殊性，采用2D相機分區域檢測，長寬方向尺寸精度檢測為0.553302μm。

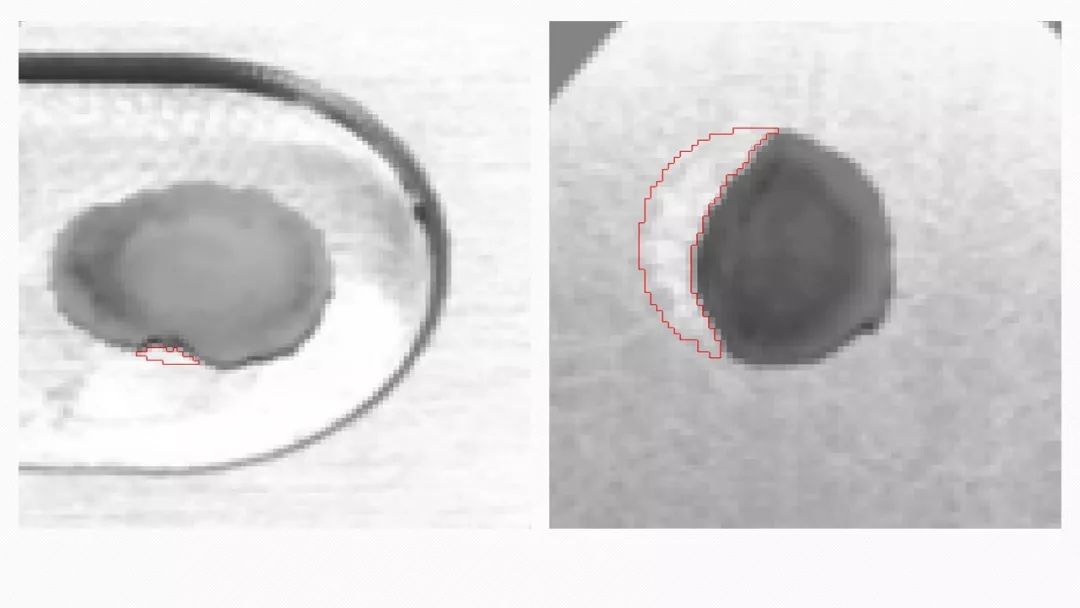

工位二  蘑菇頭缺損檢測

針對蘑菇頭表面缺陷進行檢測，使用2D鏡頭從上往下進行掃描。發現不良可提供缺陷位置信息及圖片。

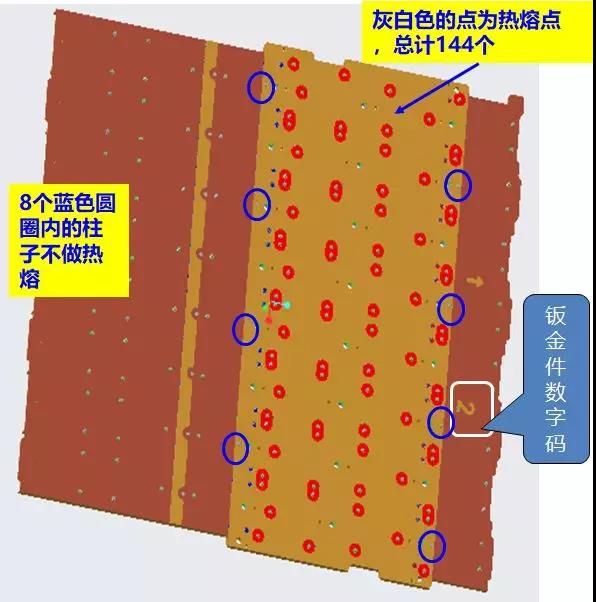

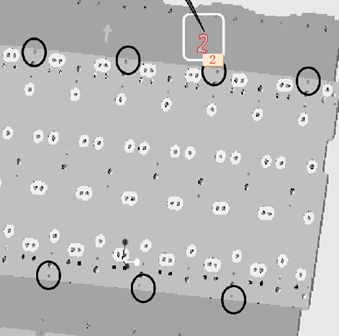

工位三   數字編號匹配分析

系統設置好數據編號各個點位數據，由機械手帶動高分辨率相機到各個點位進行拍照識別，識別鈑金件和振子數據編號是否正確。

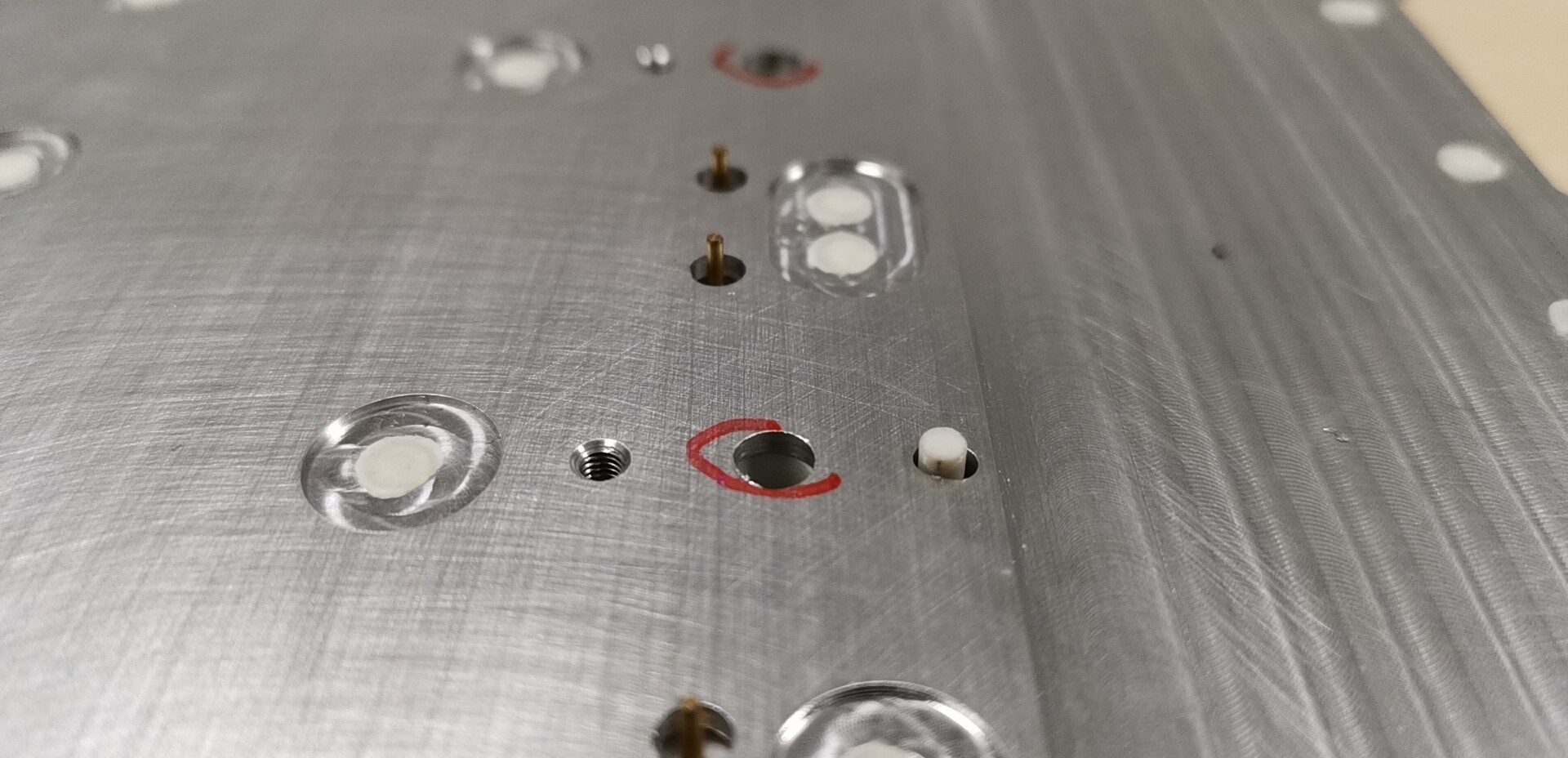

更多檢測需求

1識別蘑菇頭頂部形狀是否完整

2識別蘑菇頭與鈑金件的間隙(≦0.02mm)

3識別蘑菇頭高度(0.6-0.8mm)

4識別是否漏熱熔

5識別16處銅針是否出現變形現象

6蘑菇頭緊貼金屬板表面，不允許出現間隙

橡膠墊裝配機視覺方案擁有強大功能的機器視覺檢測系統，滿足用戶的多樣檢測需求。檢測完畢分良品及不良品流水線輸出。

機器視覺技術是實現設備精密控制、智能化、自動化的有效途徑和實現計算機集成制造的基礎技術之一，思瑞測量為現代工業生產安上眼睛，為企業智能制造注入智慧。從傳統的CROMA三坐標測量、Function plus龍門三坐標等一系列經典產品，到以創新促進精準，以創造提升效率，提升客戶競爭力的價值。
